产品参数
设备介绍：本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心，适用于加工各种长度的铜、铝、铝合金型材与厚重铝型材加工。
配置简介：采用150mm直径的BT40主轴锥孔；配置高钢性进口滚柱线轨；进口高端控制系统；大功率伺服电机。
应用领域：轨道交通、新能源汽车部件、线性模组导轨、通讯产品、家电铝合金部件，高端门窗、幕墙型材加工等。

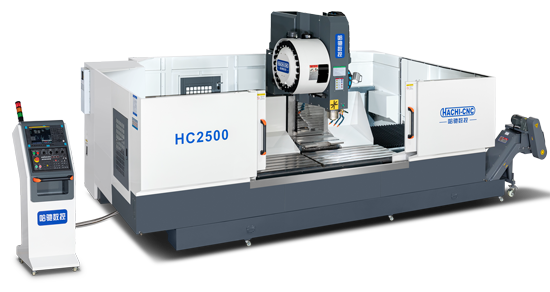

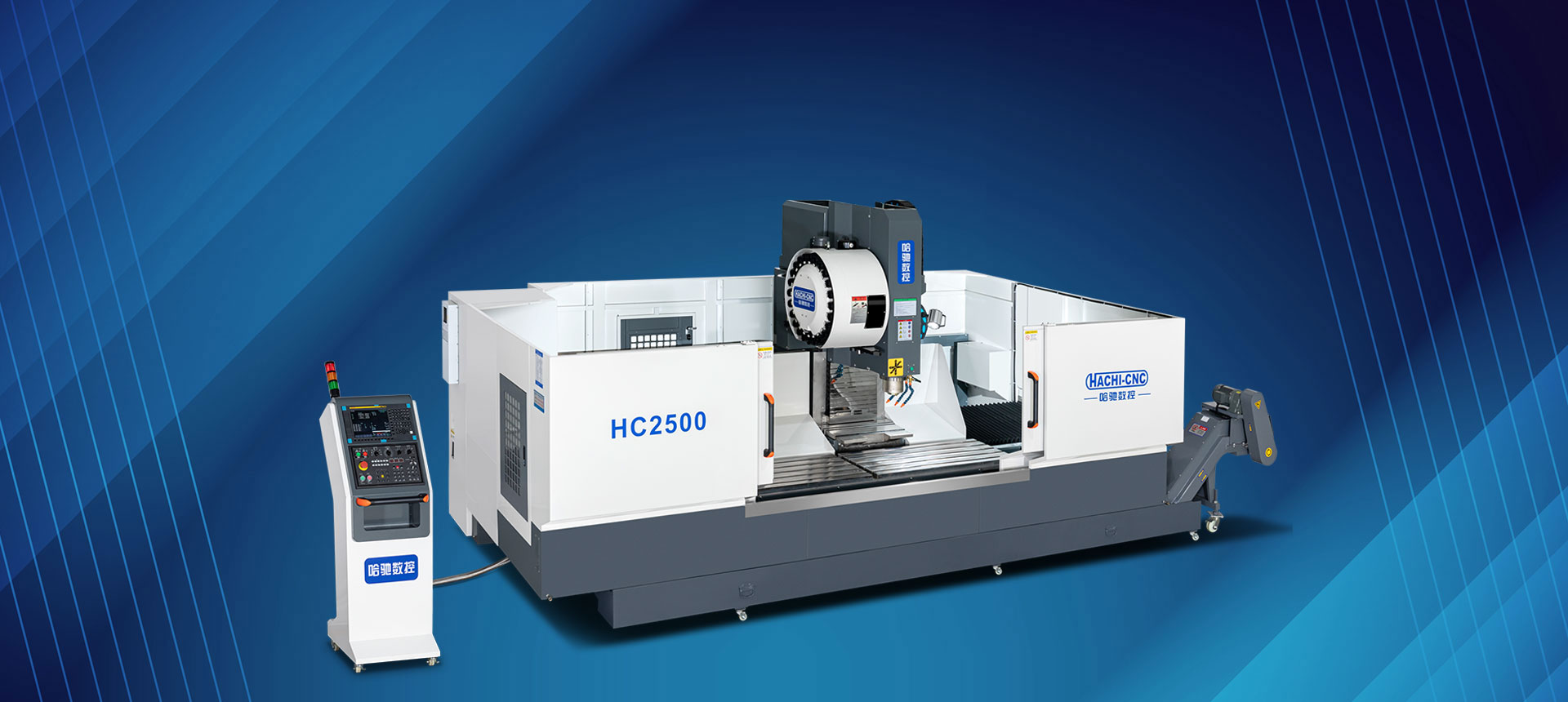

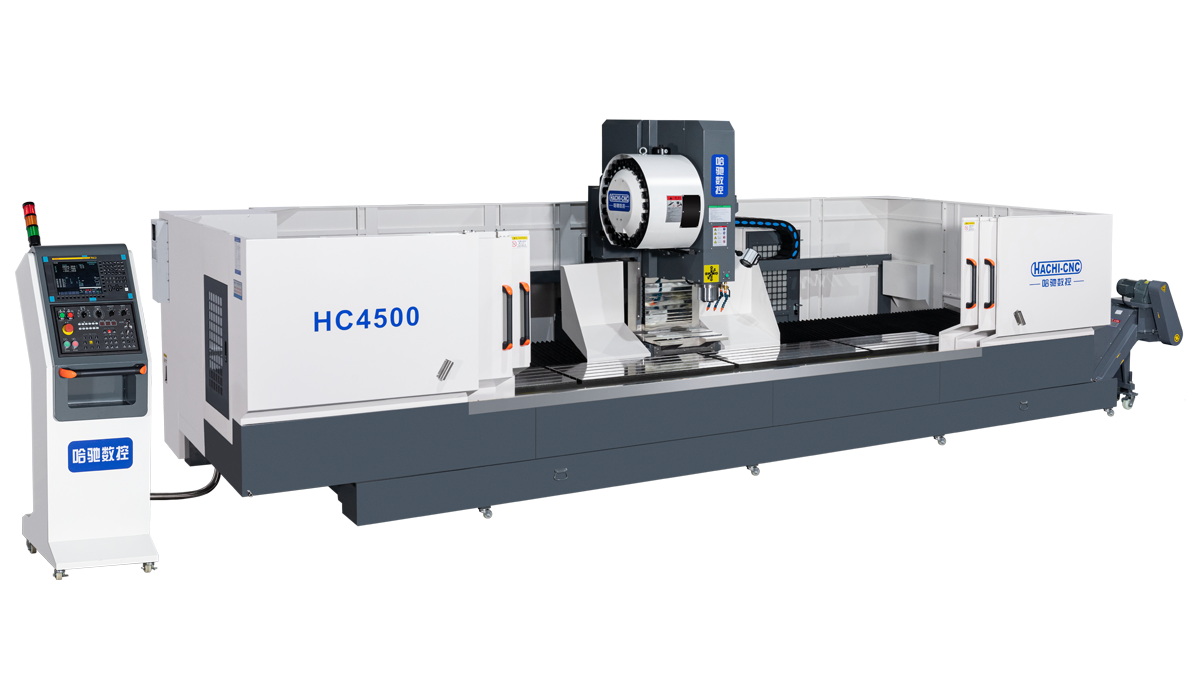

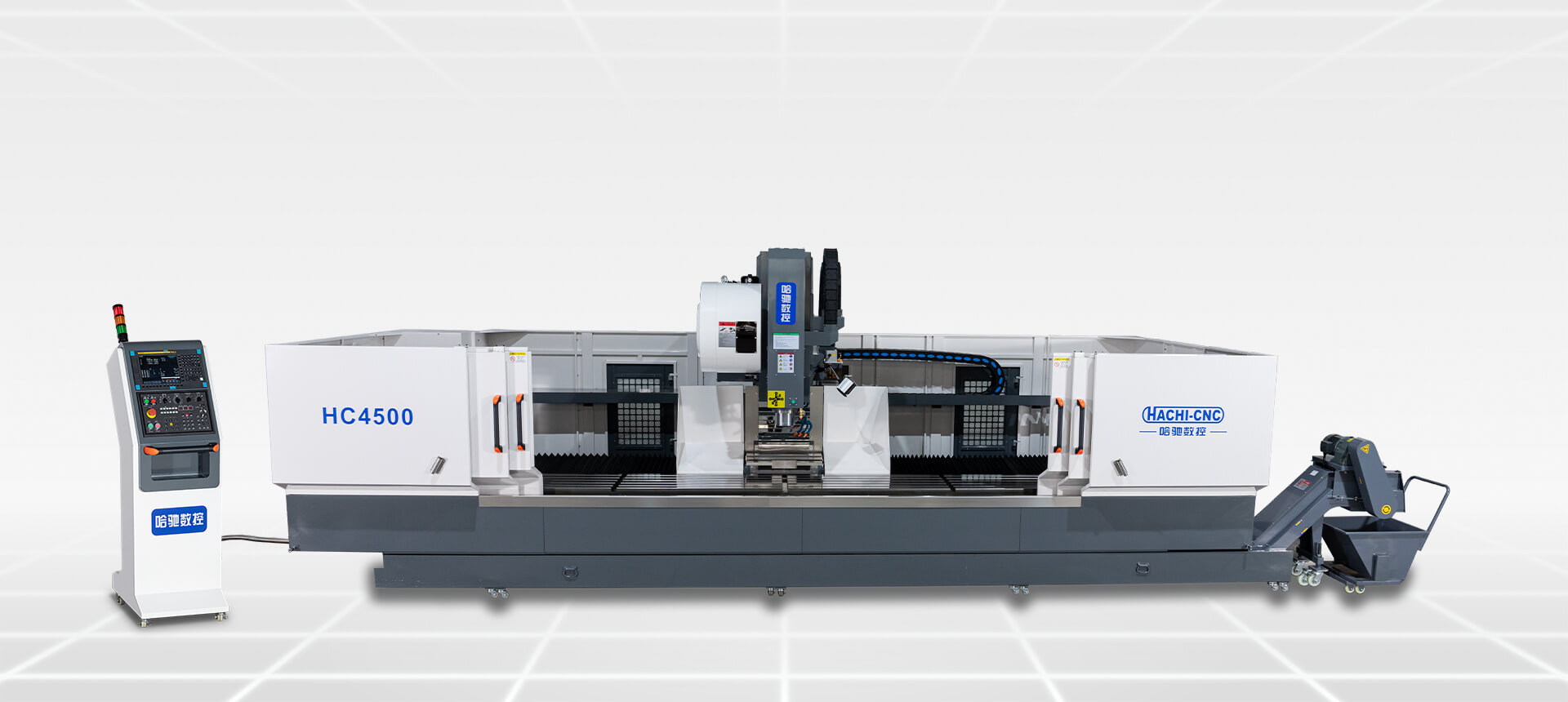

焊接架床身HC 2500/HC 4500/HC 6500

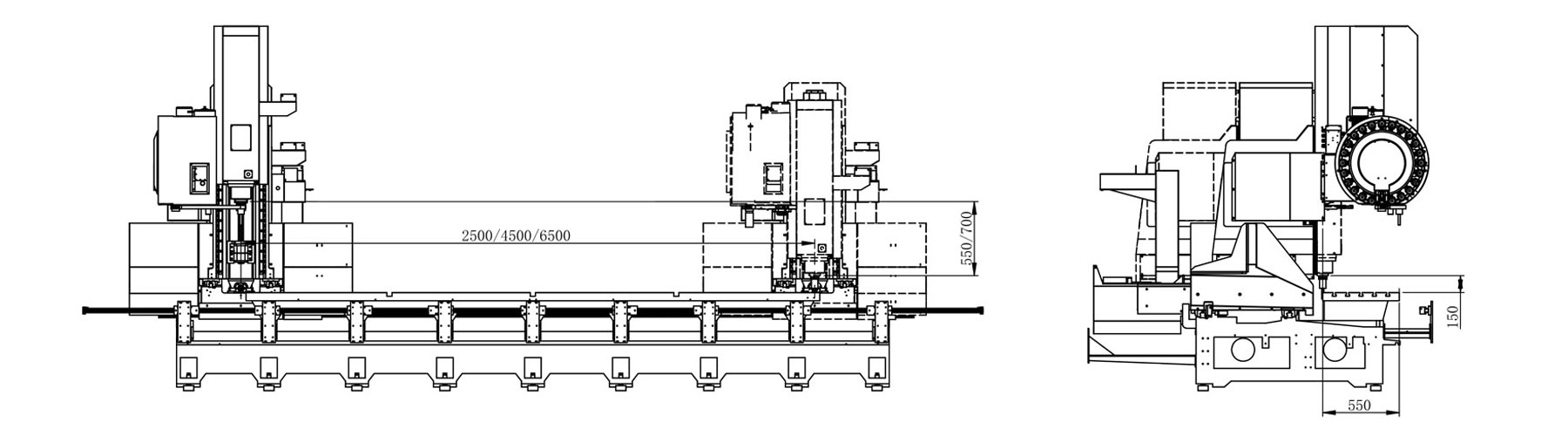

HC 系列参数 HC Series Technical parameter table
| 项目 | 单位 | 参数 |
| 行程 | X轴 | mm | 2500/4500/6500（可定制其他长度） |
| Y轴 | mm | 550 |
| Z轴 | mm | 700 |
| 主轴鼻端到工作台端面距离 | mm | 150 |
| 移动 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
| 重复定位精度X/Y/Z | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
| 主轴 | 最高转速 | rpm | 12000 |
| 主轴孔 | | BT40标准锥度 |
| 刀把规格 | | BT40 |
| 伺服功率 | 三轴伺服马达 | 功率X/Y/Z | mm | 3.0/3.0/3.0 |
| 主轴伺服马达 | 功率 | KW | 11/18.5 |
|
|
|
|
|
|
| 项目 | 单位 | 参数 |

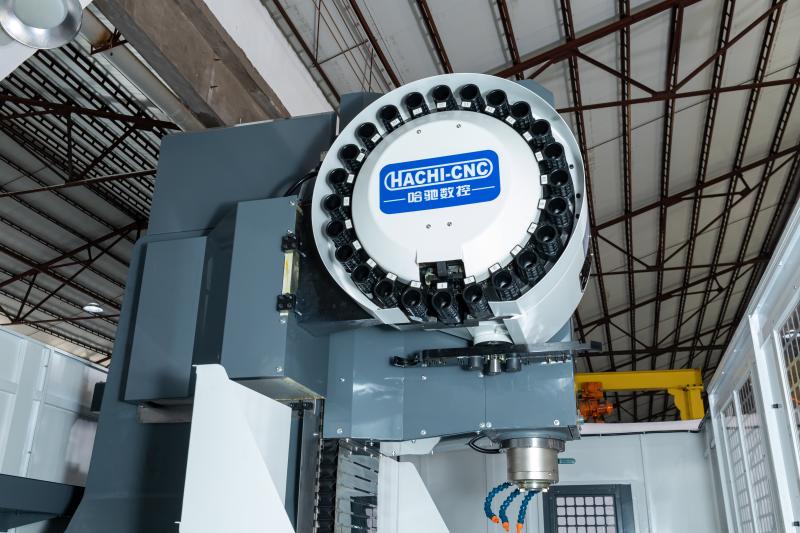

| 刀库 | 刀库形式 | | 圆盘式 |
| 刀柄规格 | | BT40 |
| 刀具数量 | 把 | 24 |
| 换刀时间（刀对刀） | sec | 1.8 |
| 拉钉形式 | | 45° |
| 润滑冷却 | 润滑系统 | | 自动导轨油润滑装置 |
| 冷却系统 | | 喷水式切削冷却系统 |
| 动力 | 电力 | KVA | 25（380V、50HZ）KVA |
| 气源 | mpa | 0.6Mpa-0.9Mpa |
| 机械规格 | 操作系统 | | FANUC/MITSUBISHHI |
| 机床高度（Z轴正极限） | | 约3100 |
| 机床宽度（Y轴负极限） | mm | 约2900 |
| 整机长度 | mm | 约6400-10800 |
| 占地面积 | mm³ | 约6400-10800*2900 |
| 整机重量 | KG | 约9000-16000KG |
