产品参数

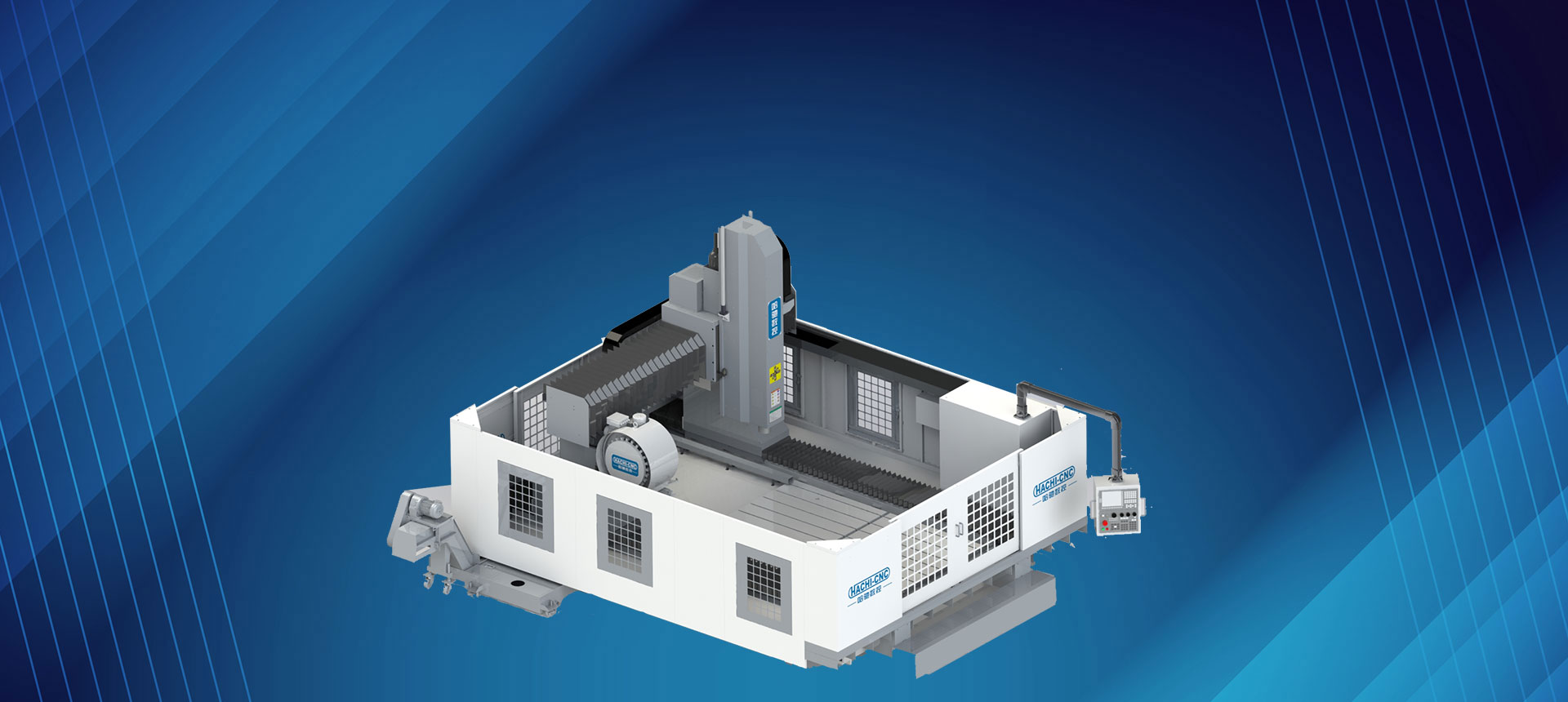

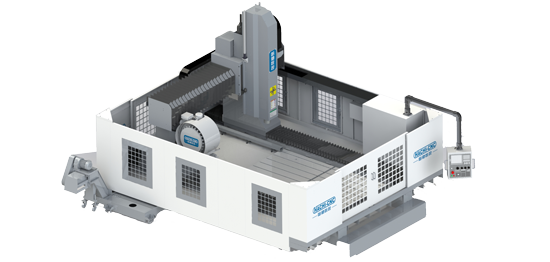

设备介绍:本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心,适合各种长度铜、铝和非金属的型材、板材加工。
配置简介: 使用120mm直径的BT40主轴,进口高端数控系统,配有自动排屑机。
应用领域: 新能源汽车电池托盘、板材类加工、轨道交通等。
特点概述:新能源汽车部件加工专用,加工零件范围大,加工精度高、刚性强。
HLB 3020系列参数 HLB 3020 Series Technical parameter table
| 项目 | 单位 | 参数 |

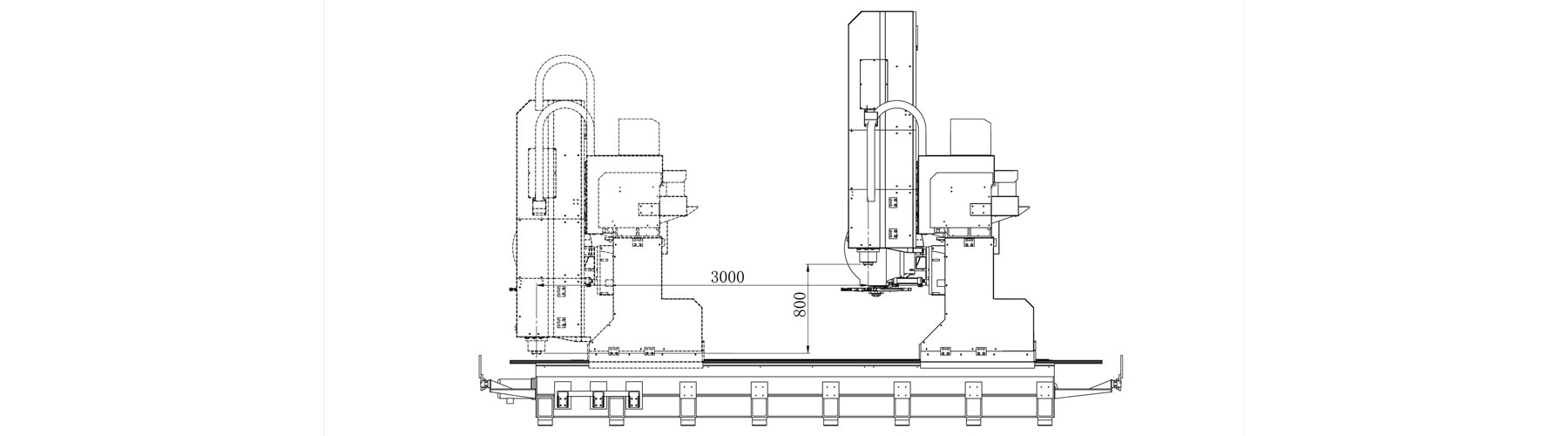

行程 | X轴 | mm | 3000 |
Y轴 | mm | 2000 |
Z轴 | mm | 800 |
主轴鼻端到工作台端面距离 | mm | 130 |
移动 | 快移速度X/Y/Z | m/min | 40 | 40 | 20 |
切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
精度 | 定位精度(全程)X/Y/Z | mm | 0.05 | 0.03 | 0.03 |
重复定位精度X/Y/Z | mm | 0.023 | 0.03 | 0.03 |
主轴 | 最高转速 | rpm | 12000 |
主轴孔 |
| BT40标准锥度 |
主轴直径 | mm | 120 |
伺服功率 | 三轴伺服马达 | 功率X/Y/Z | mm | 3.0+3.0/3.0/3.0 |
主轴伺服马达 | 功率 | KW | 7.5 |
|
|
|
|
|
|
| 项目 | 单位 | 参数 |
刀库 | 刀库形式 |
| 圆盘式 |
刀柄规格 |
| BT40 |
刀具数量 | 把 | 16 |
换刀时间(刀对刀) | sec | 1.8 |
拉钉形式 |
| 45° |
润滑冷却 | 润滑系统 |
| 自动导轨油润滑装置 |
冷却系统 |
| 喷水式切削冷却系统 |
动力 | 电力 | KVA | 30(380V、50HZ)KVA |
气源 | mpa | 0.6Mpa-0.9Mpa |
机械规格 | 操作系统 |
| MITSUBISHHI |
机床高度(Z轴正极限) |
| 约3800 |
机床宽度(Y轴负极限) | mm | 约4300+1300 |
整机长度 | mm | 约6200+800 |
占地面积 | mm³ | 约6200*4300+1300 |
整机重量 | KG | 约16000KG |
