产品参数

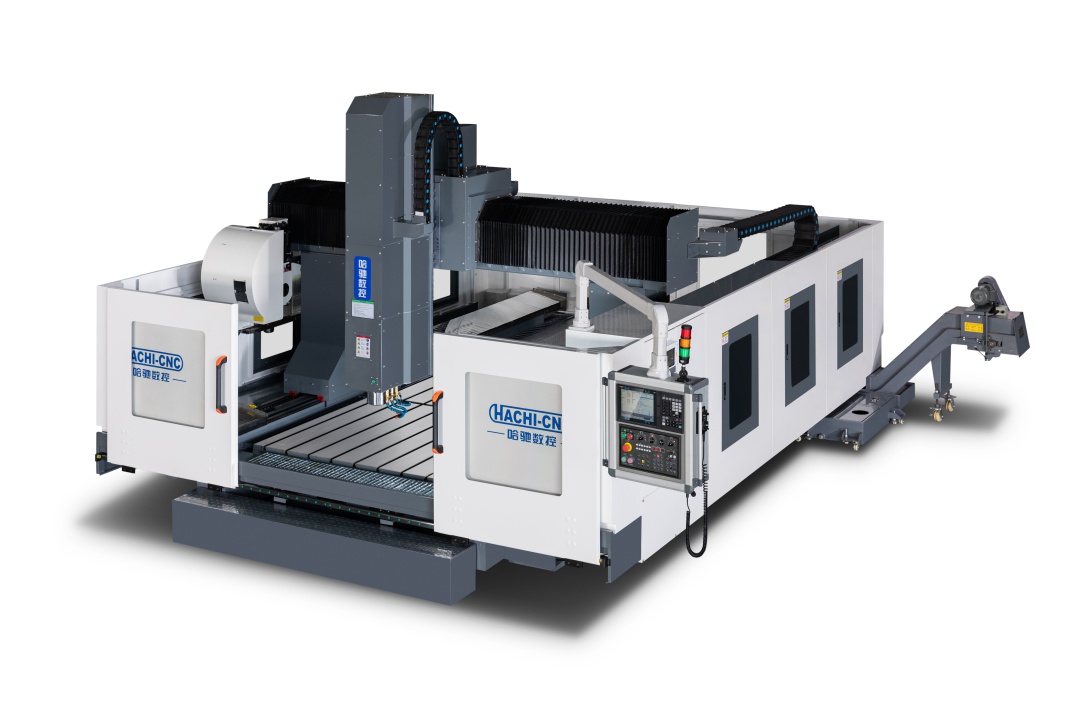

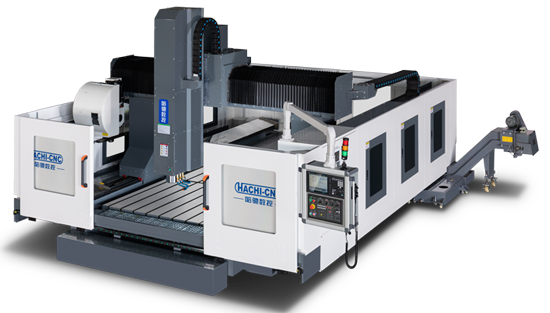

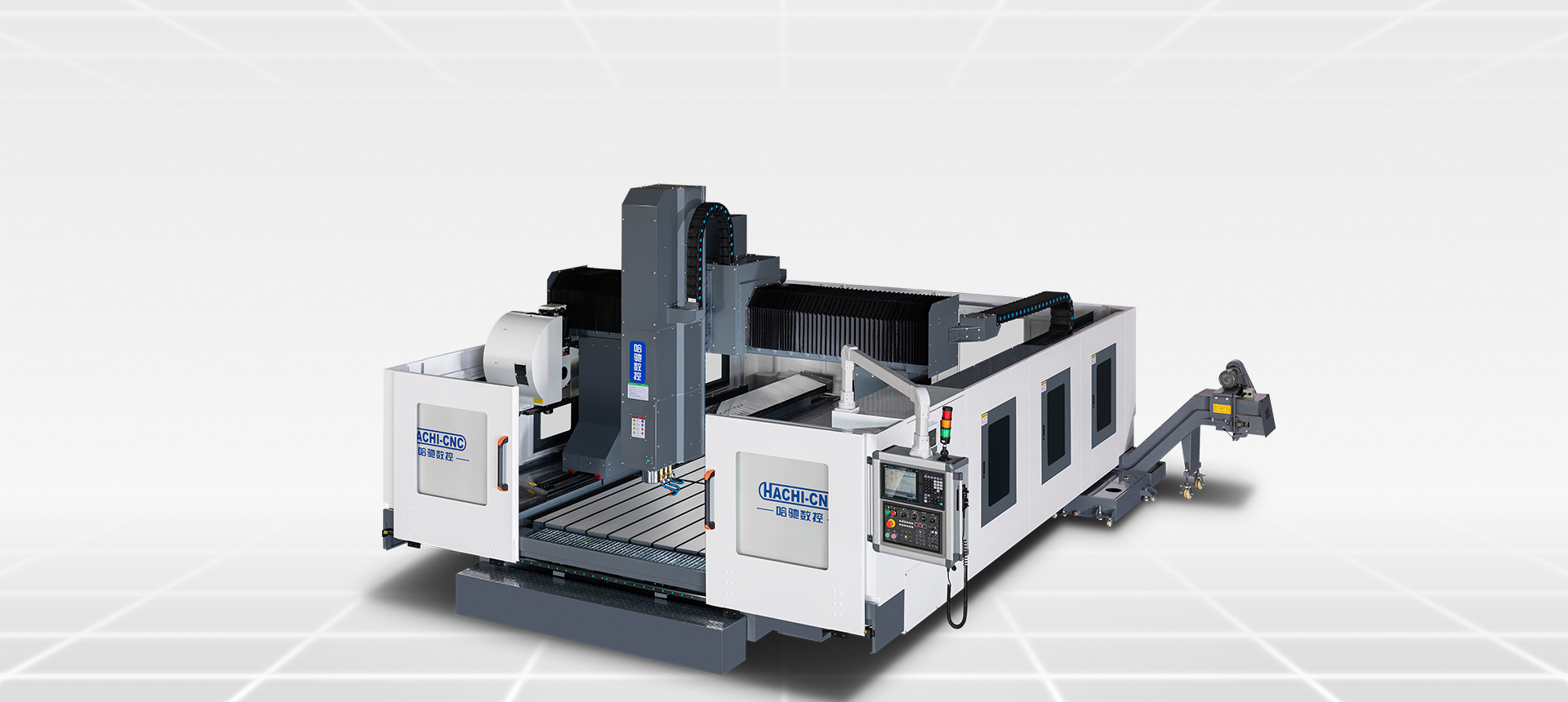

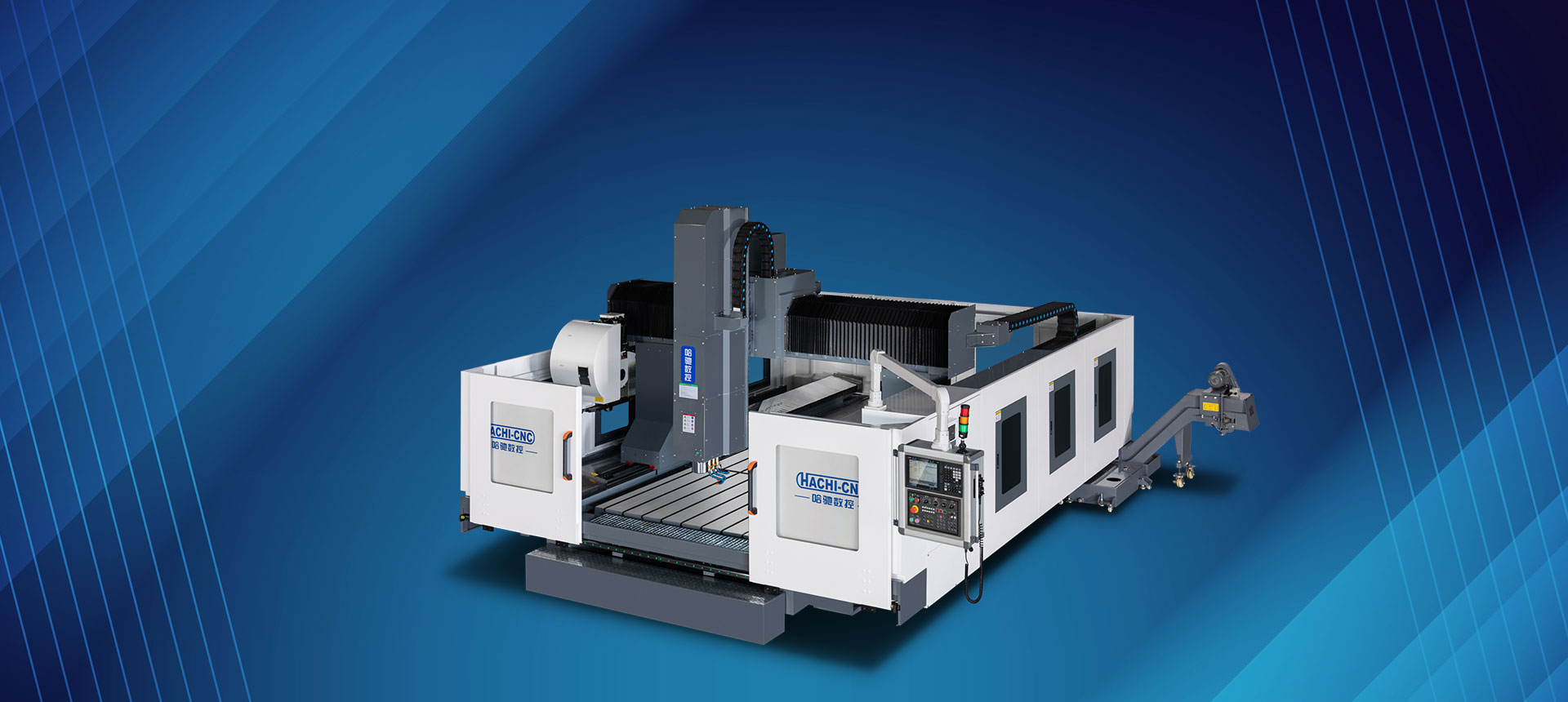

设备介绍：本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心，适合各种长度铜、铝和非金属的型材、板材加工。
配置简介：使用150mm直径的BT40主轴，进口高端数控系统，配有自动排屑机。
应用领域：新能源汽车电池托盘、板材类加工、轨道交通等。
特点概述：钢型材，板材类加工。
HLG 3020 系列参数 HLG 3020 Series Technical parameter table
| 项目 | 单位 | 参数 |

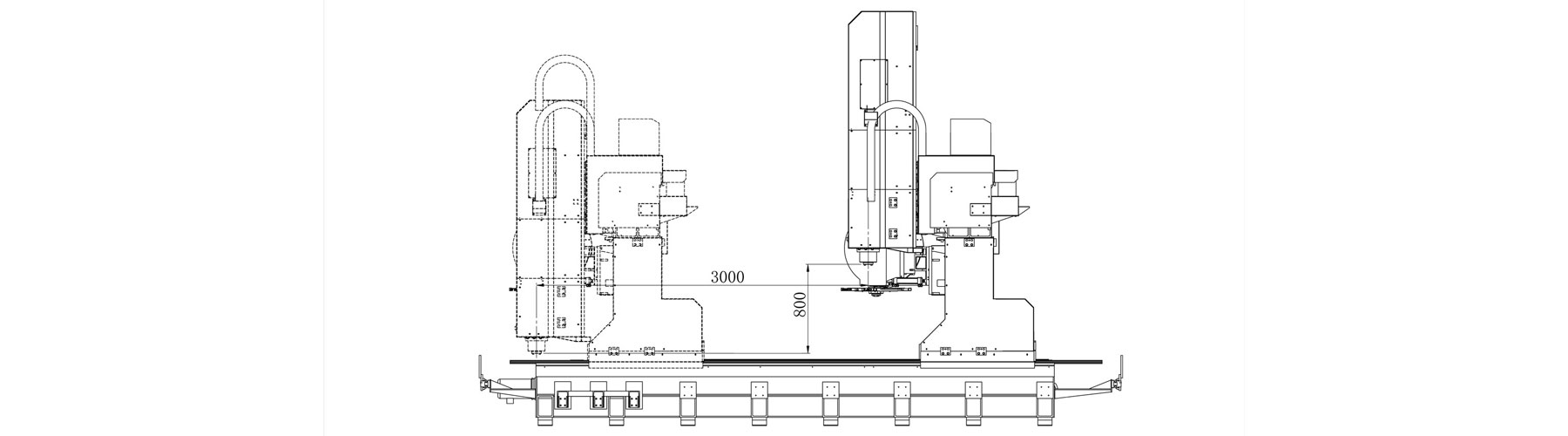

| 行程 | X轴 | mm | 3000 |
| Y轴 | mm | 2000 |
| Z轴 | mm | 800 |
| 主轴鼻端到工作台端面距离 | mm | 130 |
| 移动 | 快移速度X/Y/Z | m/min | 40 | 40 | 20 |
| 切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.05 | 0.03 | 0.03 |
| 重复定位精度X/Y/Z | mm | 0.023 | 0.03 | 0.03 |
| 主轴 | 最高转速 | rpm | 12000 |
| 主轴孔 |
| BT40标准锥度 |
| 主轴直径 | mm | 150 |
| 伺服功率 | 三轴伺服马达 | 功率X/Y/Z | mm | 3.0+3.0/3.0/3.0 |
| 主轴伺服马达 | 功率 | KW | 7.5 |
|
|
|
|
|
|
| 项目 | 单位 | 参数 |
| 刀库 | 刀库形式 |
| 圆盘式 |
| 刀柄规格 |
| BT40 |
| 刀具数量 | 把 | 16 |
| 换刀时间（刀对刀） | sec | 1.8 |
| 拉钉形式 |
| 45° |
| 润滑冷却 | 润滑系统 |
| 自动导轨油润滑装置 |
| 冷却系统 |
| 喷水式切削冷却系统 |
| 动力 | 电力 | KVA | 30（380V、50HZ）KVA |
| 气源 | mpa | 0.6Mpa-0.9Mpa |
| 机械规格 | 操作系统 |
| MITSUBISHHI |
| 机床高度（Z轴正极限） |
| 约3800 |
| 机床宽度（Y轴负极限） | mm | 约4300+1300 |
| 整机长度 | mm | 约6200+800 |
| 占地面积 | mm³ | 约6200*4300+1300 |
| 整机重量 | KG | 约16000KG |
