产品参数
设备介绍：本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心。
适用型材：适用于加工各种长度的铜型材、厚重铝型材等。

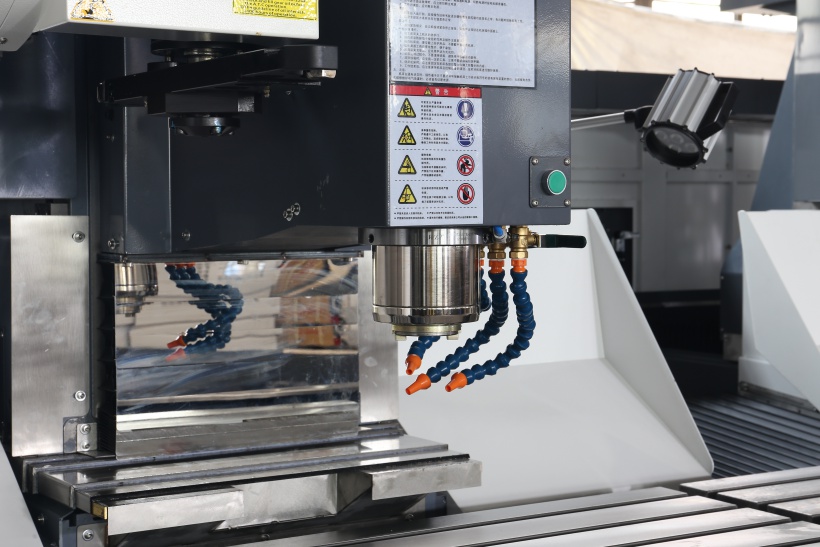

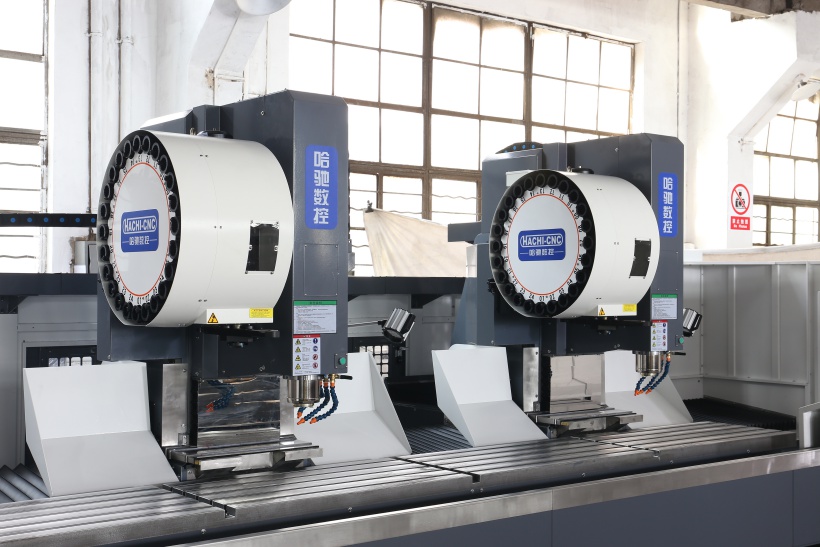

配置简介：采用直径150mm的BT40主轴锥孔；X/Y/Z轴采用进口高刚性45#滚柱线轨；X轴传动系统采用德国原装进口超高精密级减速机及齿条；进口高端控制系统；大功率伺服电机，设备刚性超强，配置双主轴、双动柱、双操作柜，进口高端控制系统，可选配自动排屑机。
应用领域：新能源型材加工、家电铝合金部件，高端门窗、幕墙型材加工等。
特点概述：大滚柱线轨，刚性超强，配置大直径精密丝杆，加工效率高。

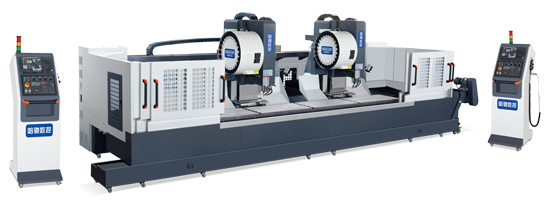

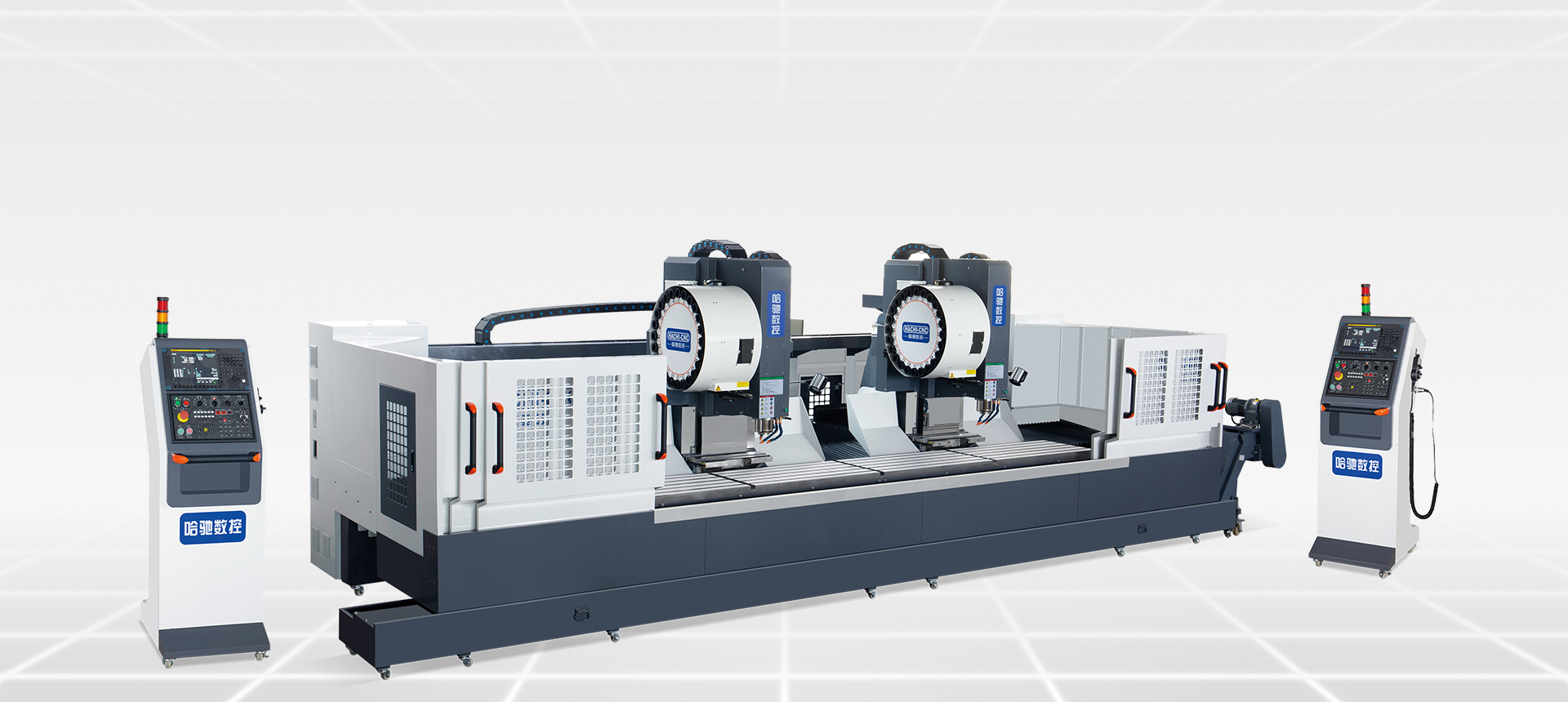

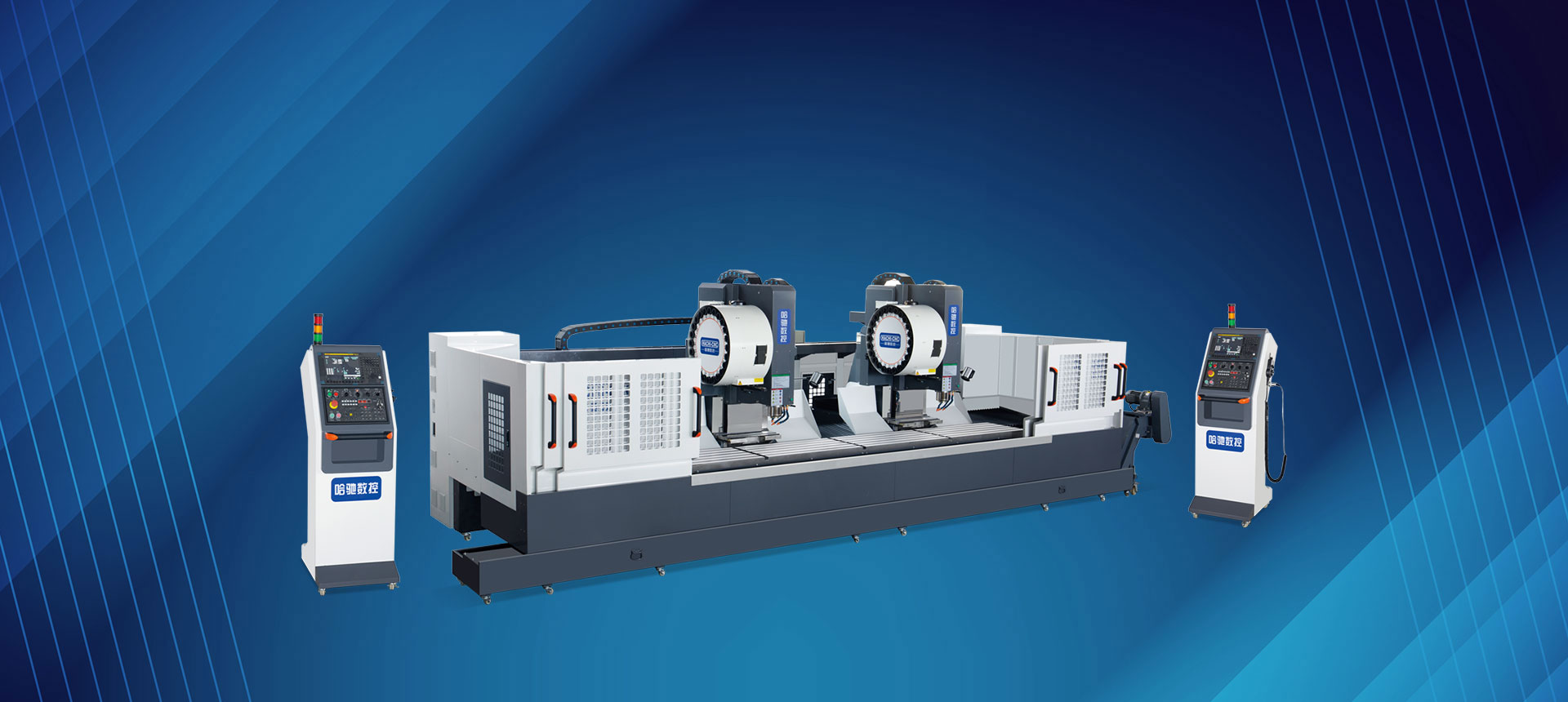

铸件床身 HGE4500C2W / HGE6500C2W
HGE-C2W 系列参数 HGE-C2W Series Technical Parameter Table
| 项目 | 单位 | 参数 |
| 行程 | X轴 | mm | 4500/6500 |
| Y轴 | mm | 600 |
| Z轴 | mm | 700 |
| 主轴鼻端到工作台端面距离 | mm | 130 |
| 移动 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
| 重复定位精度X/Y/Z | mm | ±0.01/500 | ±0.01/500 | ±0.01/300 |
| 主轴 | 最高转速 | rpm | 12000 |
| 主轴孔 |
| 锥度7/24 锥度NO.40 |
| 刀把规格 |
| BT40 |
| 伺服功率 | 三轴伺服马达 | 功率X/Y/Z | KW | 3.0 | 3.0 | 3.0 |
| 主轴伺服马达 | 功率 | KW | 11/18.5 |
| 项目 | 单位 | 参数 |
| 刀库 | 刀库形式 |
| 圆盘式 |
| 刀柄规格 |
| BT40 |
| 刀具数量 | 把 | 24 |
| 换刀时间（刀对刀） | sec | 1.8 |
| 拉钉形式 |
| 45° |
| 润滑冷却 | 润滑系统 |
| 自动导轨油润滑装置 |
| 冷却系统 |
| 喷水式切削冷却系统 |
| 动力 | 电力 | KVA | 25（380V、50HZ） |
| 气源 | Mpa | 0.6-0.9 |
| 机械规格 | 操作系统 |
| FANUC/MITSUBISHI |

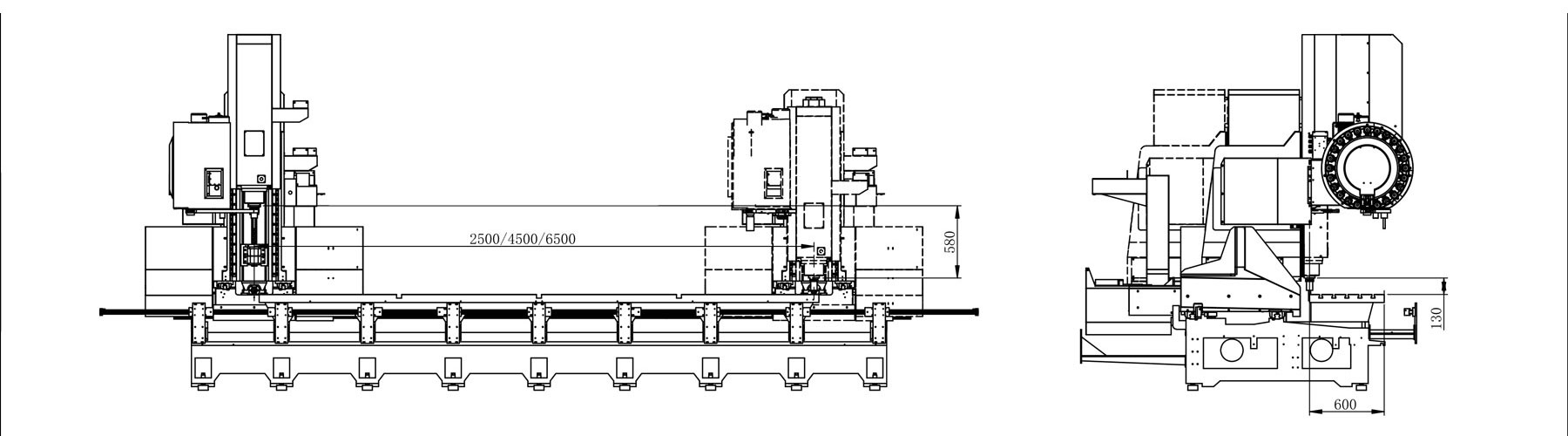

| 机床高度（Z轴正极限） | mm | 约3100 |
| 机床宽度（Y轴负极限） | mm | 约3000 |
| 整机长度 | mm | 约8800-10800 |
| 占地面积 | mm² | 约8800-10800*3000 |
| 整机重量 | KG | 约16000-19000 |
