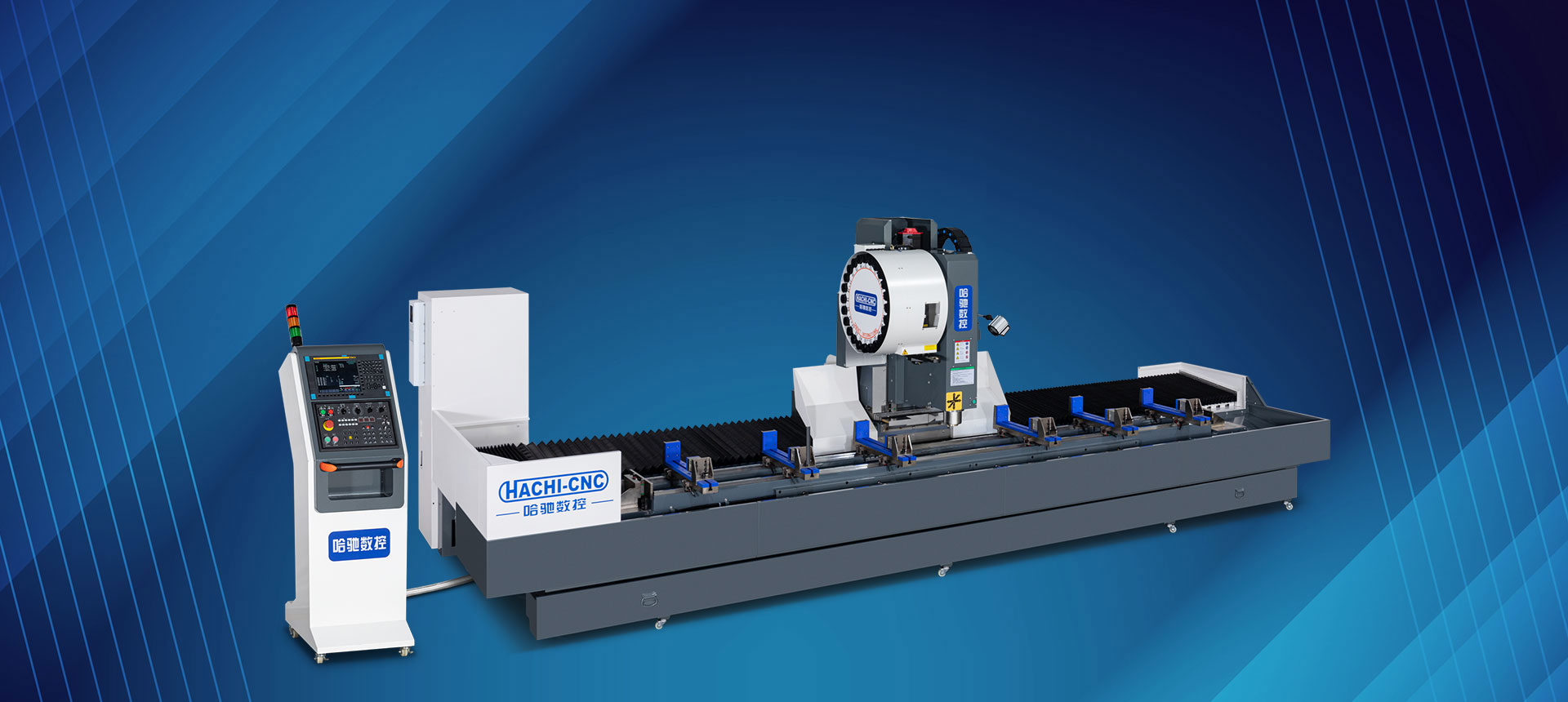

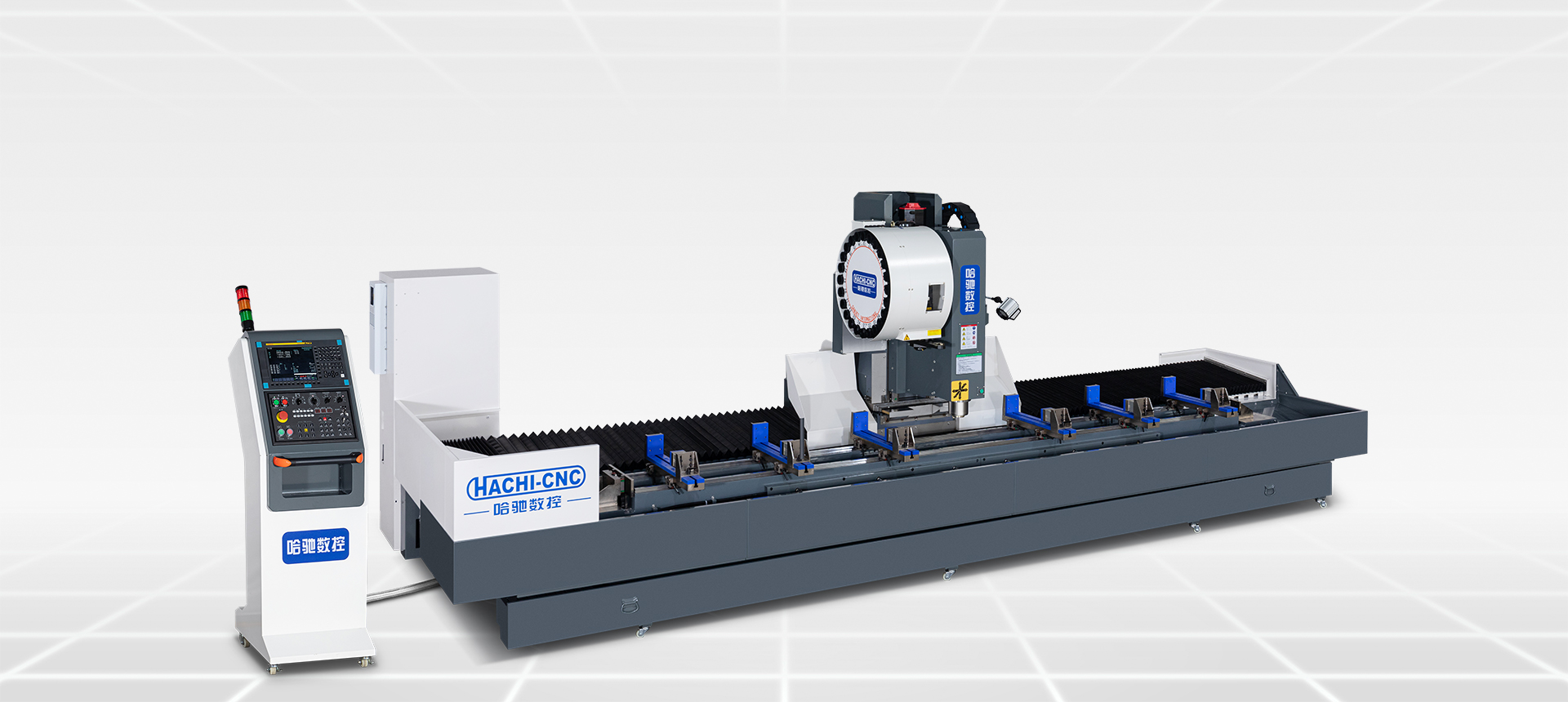

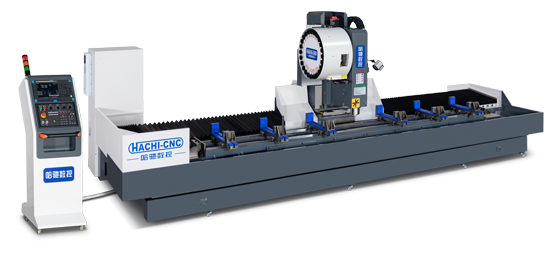

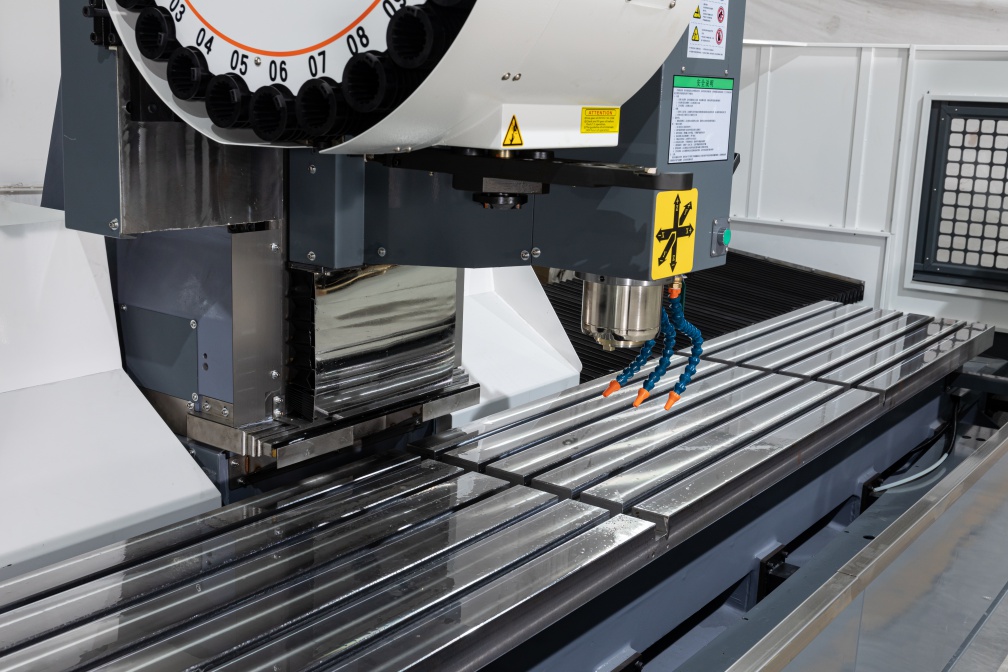

线轨工作台BT40型材加工中心(HVX系列）
17bb

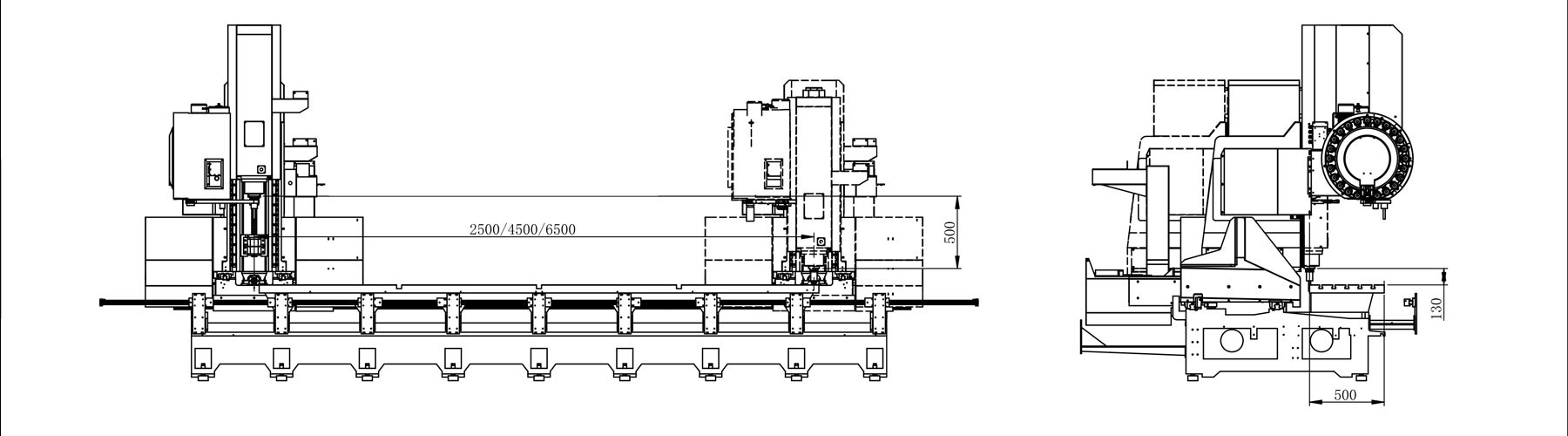

查看线架图
HVX线架图
产品展示/下载
17-
哈驰画册V3 - 转曲-12.jpg
jpg 0B 2022-10-18
下载

产品参数

  • 设备介绍：本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心

  • 适用型材：用于各种钢材、铝材、铜金属与非金属等型材的加工。

  • 配置简介：采用120mm直径的BT40主轴，进口高端控制系统，简单化结构设计，易于操作。

  • 应用领域：门窗幕墙、智能家居、轻铝构架型材加工等。


焊接架床身HVX 2500/HVX 4500/ HVX 6500

HVX 系列参数 HVX Series Technical parameter table



项目单位参数
行程X轴mm2500-6500
Y轴mm500
Z轴mm500
主轴鼻端到工作台端面距离mm130
夹具装夹范围（长*宽）mm0-420
最大台荷重KG3000
夹具T型槽宽度mm15
夹具数量（可选）个6
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.050.020.02
重复定位精度X/Y/Zmm0.020.020.02
主轴最高转速rpm12000
主轴孔
BT40标准锥度
刀把规格
BT40
伺服功率三轴伺服马达功率X/Y/Zmm3.0/3.0/3.0
主轴伺服马达功率KW11

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量把24
换刀时间（刀对刀）sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25（380V、50HZ）KVA
气源mpa0.6Mpa-0.9Mpa
机械规格操作系统
FANUC
机床高度（Z轴正极限）
约2650
机床宽度（Y轴负极限）mm约2650
整机长度mm约5000-9000
占地面积mm³约5000-9000*2650
整机重量KG约5000-8000KG



×
