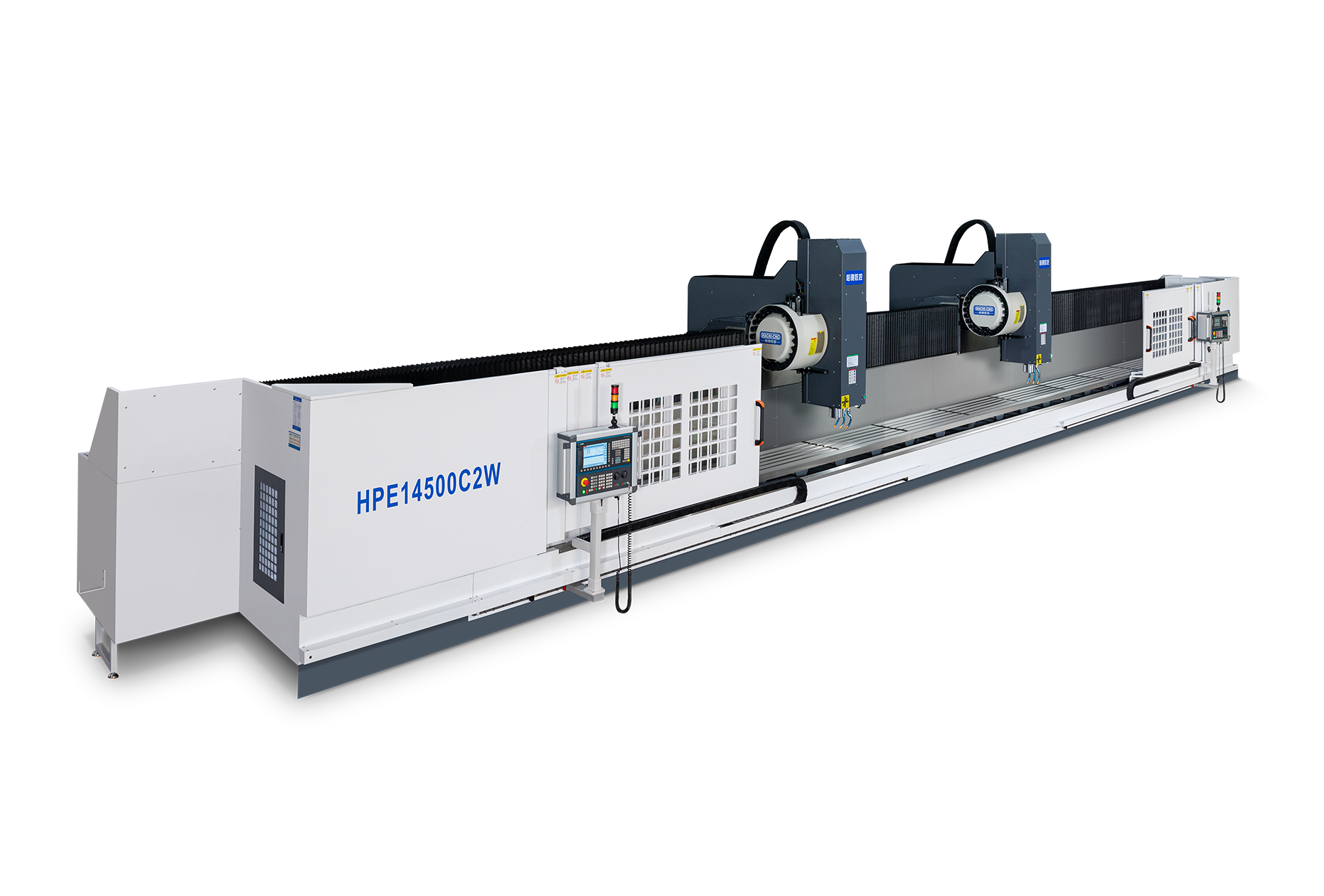

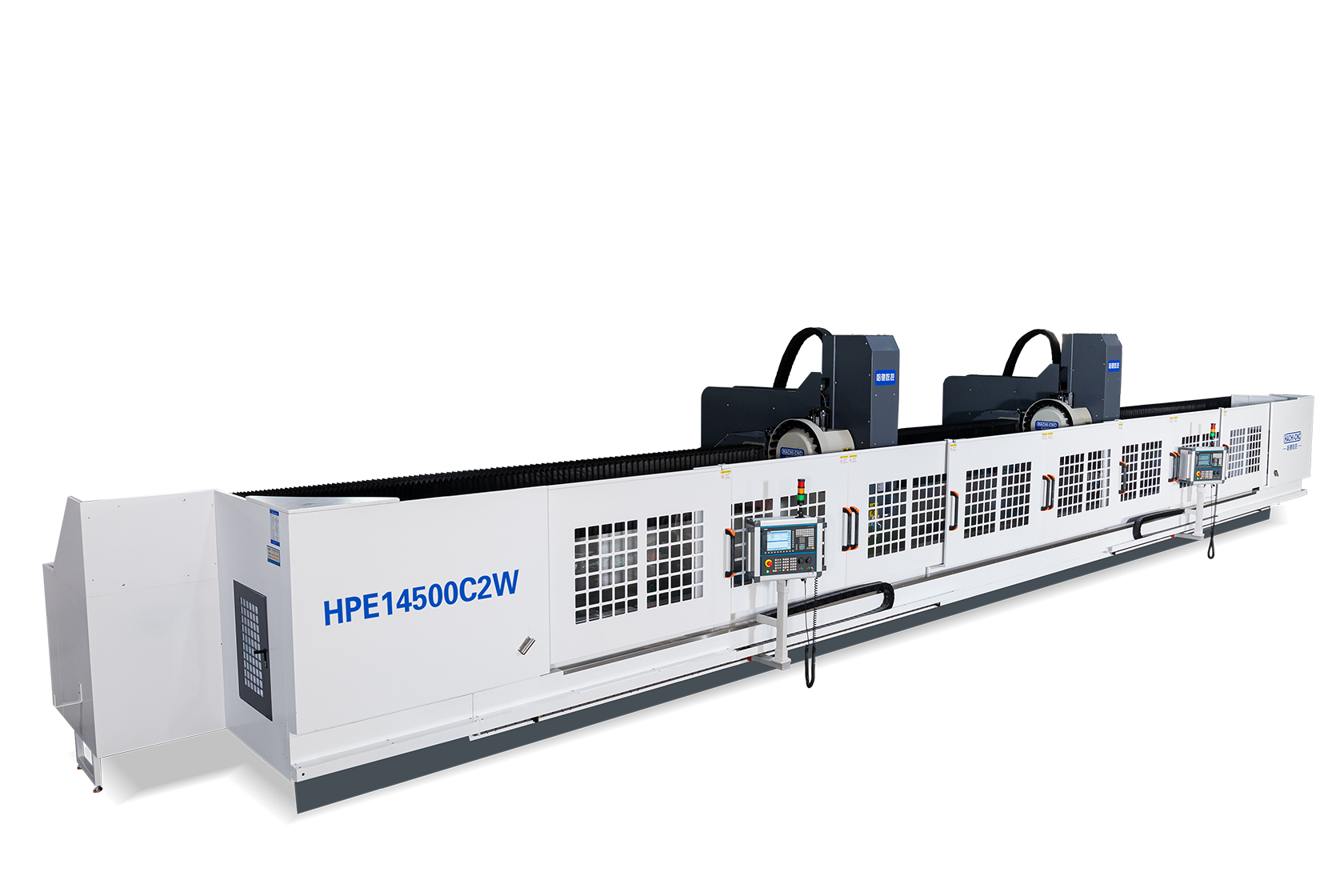

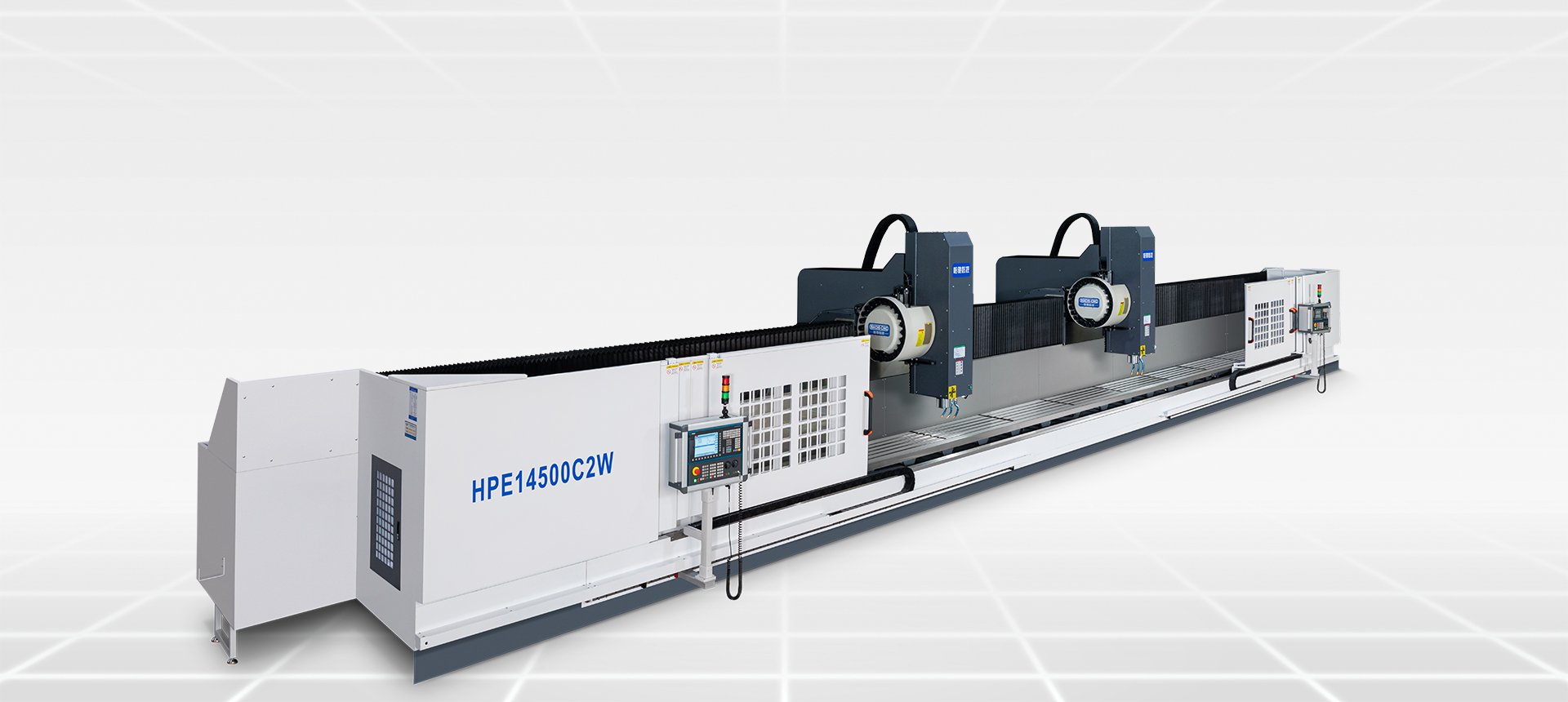

设备介绍:本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心，适用于加工各种超长长度的钢、铝、铜金属和非金属型材加工
配置简介：采用直径150mm的BT40主轴锥孔；X/Y/Z轴采用进口高刚性45#滚柱线轨；X轴传动系统采用德国原装进口超高精密级减速机及齿条；进口高端控制系统，大功率伺服电机，设备刚性超强

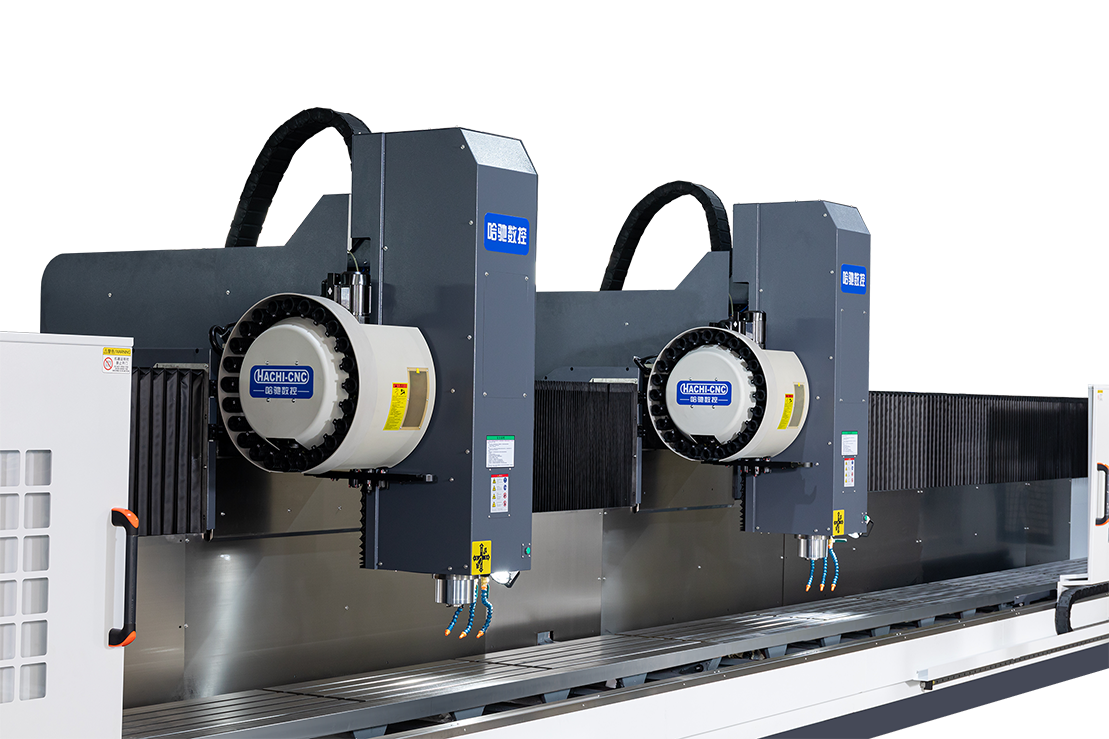

特点概述：X轴线轨高于工作台，不堆屑、不污染X轴线轨，大大提高了设备的使用寿命、双主轴、双动柱、双操作柜，可选配自动排屑机
应用领域：大飞机零部件、轨道交通、各种超长金属型材加工
HPE14500C2WS | HPE21000C2WS系列参数
HPE14500C2WS | HPE21000C2WS Series Technical parameter table
项目 | 单位 | 参数 | ||||
行程 | X轴（主轴左右移动） | mm | 单头不动，另一头最大行程12000 | |||
Y轴（主轴前后移动） | mm | 600 | ||||
Z轴（主轴上下移动） | mm | 700 | ||||
主轴鼻端到工作台端面最近距离 | mm | 150 | ||||
X轴以中心为基准互不影响两个机头各自运行行程 | mm | 6000 | ||||
两主轴中心距离最小 | mm | 2600 | ||||
单头最大的有效加工行程 | mm | 12000 | ||||
进给 | 三轴 | X | Y | Z | ||
快移速度 | m/min | 50 | 25 | 25 | ||
最大进给速度 | m/min | 50 | 25 | 25 | ||
切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
定位精度（全程） | mm | ±0.05 | 0.02 | 0.02 | ||
重复定位精度 | mm | 0.03 | 0.015 | 0.015 | ||
三轴传动 | 三轴伺服马达 | 额定功率 | kw | 4.5 | 4.5 | 4.5 |
最大扭矩 | n.m | 90 | 90 | 90 | ||
最大输出转速 | rpm | 2500 | 2500 | 2500 | ||
主轴伺服马达 | 主轴功率 | kw | 11/22 | |||
额定扭矩 | n.m | 53 | ||||
最大扭矩 | n.m | 122 | ||||
最大输出转速 | rpm | 12000 | ||||
主轴 | 最高转速 | rpm | 12000 | |||
主轴直径 | mm | 150 | ||||
传动方式 | 直接式 | |||||
主轴孔 | 锥度 7/24锥度NO.40 | |||||
刀库 | 刀库形式 | 圆盘式 | ||||
刀柄规格 | BT40 | |||||
刀具数量 | 把 | 24 | ||||
最大刀具直径（满刀）/长度/重量 | mm, kg | Φ80mm/300mm/8kg | ||||
换刀时间（刀对刀） | sec | 1.8 | ||||
冷却润滑动力 | 电力 | KVA | 30（380V、50Hz）KVA | |||
气源 | Mpa | 0.6Mpa-0.9Mpa | ||||
丝杆润滑 | 自动导轨油润滑装置 | |||||
导轨润滑 | 自动导轨油润滑装置 | |||||
冷却马达功率 | KW | 0.75 | ||||
切削冷却 | 喷水式切削冷却系统 | |||||
机床尺寸 | 机床高度（Z轴正极限） | mm | 约3600 | |||
机床宽度（Y轴负极限） | mm | 约3350 | ||||
整机长度+水箱（排屑机） | mm | 约21000 | ||||
整机重量 | Kg | 约35000 | ||||
