产品参数

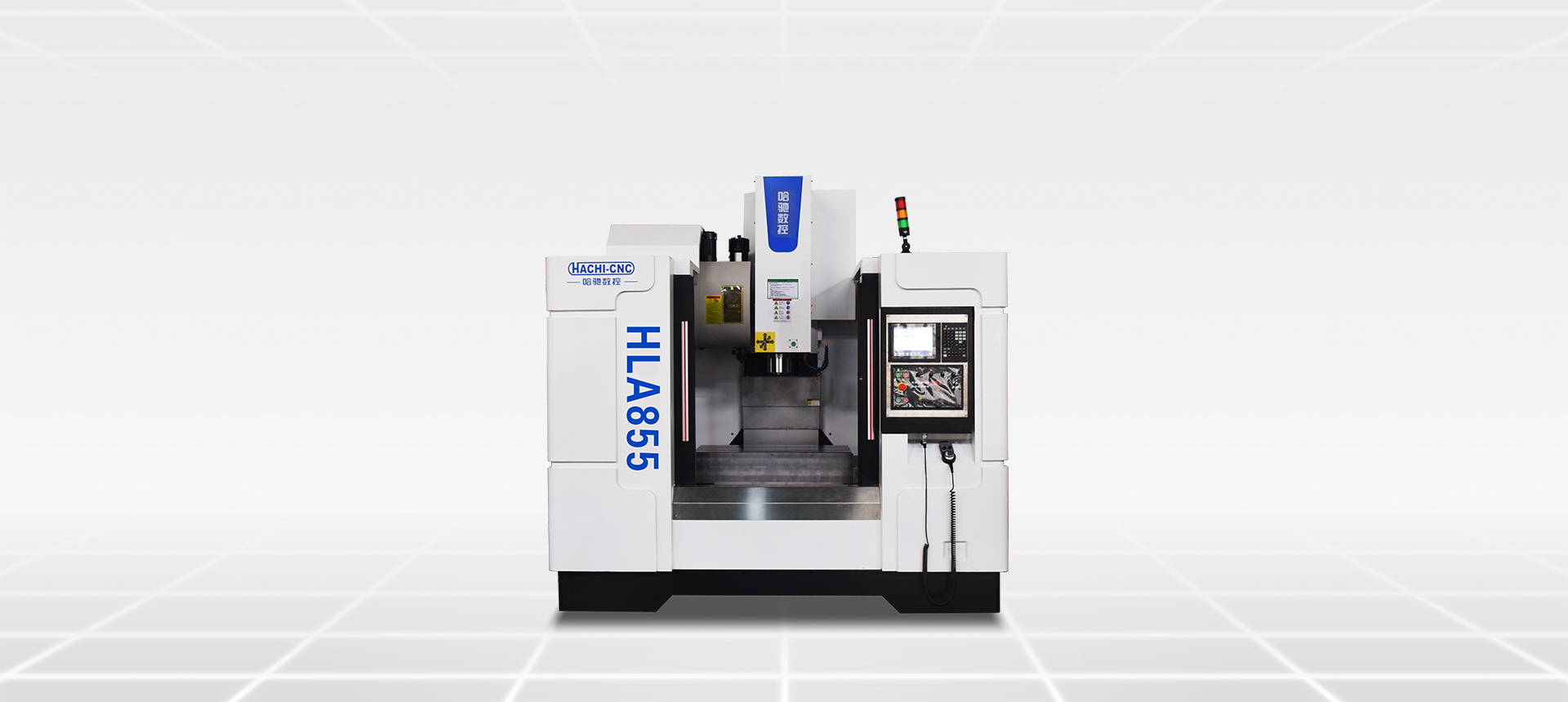

设备介绍：该机器是一台集铣削、钻孔和攻丝为一体的立式加工中心
配置简介：整机结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好，三轴采用进口C3级40#滚珠丝杆配合进口轴承与高精密锁紧螺正机床的运行精度，采用进口P级45#精密滚柱导轨，保证机床的加工刚性。
应用领域：航天航空，汽车零件，机械领域的中小件加工
HLV 系列参数 HLV Series Technical parameter table

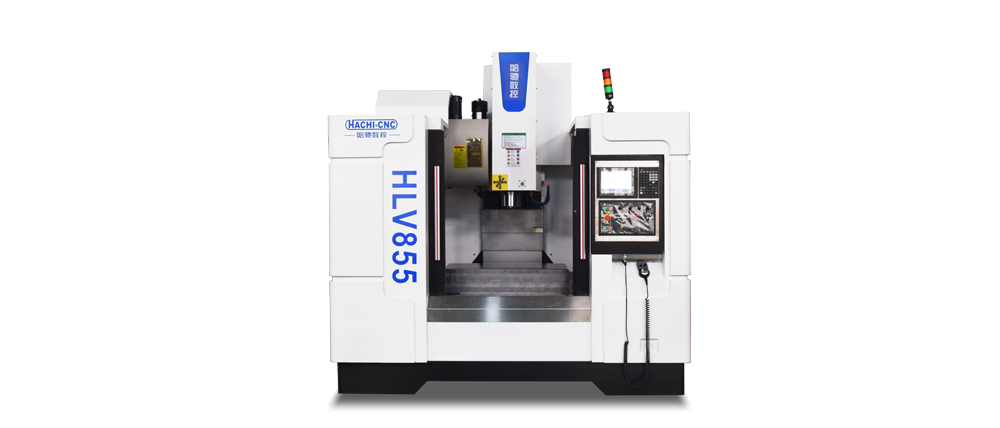

HLV855技术规格参数表
项目 | 单位 | 参数 |
行程 | X轴（主轴左右移动） | mm | 800 |
Y轴（主轴前后移动） | mm | 550 |
Z轴（主轴上下移动） | mm | 550 |
主轴鼻端到工作台端面距离 | mm | 120-670 |
工作台 | 工作台尺寸（长×宽） | mm | 1000×550 |
最大台荷重 | Kg | 500 |
T型槽宽度 | mm | 18mm |
T型槽数/中心间距 |
| 5/90mm |
| 主轴中心距立柱导轨面距离 | mm | 590 |
进给 | 三轴 |
| X | Y | Z |
快移速度 | m/min | 48 | 48 | 36 |
最大进给速度 | m/min | 48 | 48 | 36 |
切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
重复定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
三轴传动 | 三轴伺服马达 | 额定功率 | kw | 2.0 | 2.0 | 3.0 |
最大扭矩 | n.m | 47 | 47 | 64 |
最大输出转速 | rpm | 3000 | 3000 | 3000 |
主轴伺服马达 | 功率 | kw | 7.5/15 |
额定扭矩 | n.m | 35.8 |
最大扭矩 | n.m | 95.5 |
最大输出转速 | rpm | 12000 |
主轴 | 最高转速 | rpm | 12000 |
主轴直径 | mm | 150 |
传动方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主轴孔 |
| 锥度 7/24锥度NO.40 |
主轴平衡等级 |
| G1(ISO1940) |
安装方式 |
| 立式 |
刀库 | 刀库形式 |
| 圆盘式 |
刀柄规格 |
| BT40 |
刀具数量 | 把 | 24 |
最大刀具直径（满刀）/长度/重量 | mm, kg | Φ80mm/300mm/8kg |
邻空刀直径 | mm | Φ125 |
换刀时间（刀对刀） | sec | 1.8 |
换刀减速机减速比 |
| 1:8 |
冷却润滑动力 | 电力 | KVA | 20（380V、50Hz）KVA |
气源 | Mpa | 0.6Mpa-0.9Mpa |
丝杆润滑 |
| 自动导轨油润滑装置 |
导轨润滑 |
| 自动导轨油润滑装置 |
冷却马达功率 | KW | 0.75 |
切削冷却 |
| 喷水式切削冷却系统 |
机床尺寸 | 安装防护占地空间 | mm | 约2400*2850*2820 |
整机重量 | Kg | 约5000 |
机床运行环境要求 | 电源要求 |
| 3Φ380V 50HZ |
运行环境温度（24小时内平均温度不高于35℃） | ℃ | 5～40 |
运行环境相对湿度 | % | 30—75 |
*振动强度 |
| 小于0.5G |
远离尘埃多、腐蚀性/有机性气体环境 |
接地电阻 | 小于10欧姆（需要单独接地，不串联接地） |
HLV1160技术规格参数表
项目 | 单位 | 参数 |
行程 | X轴（主轴左右移动） | mm | 1100 |
Y轴（主轴前后移动） | mm | 600 |
Z轴（主轴上下移动） | mm | 600 |
主轴鼻端到工作台端面距离 | mm | 120-720 |
工作台 | 工作台尺寸（长×宽） | mm | 1200×600 |
最大台荷重 | Kg | 800 |
T型槽宽度 | mm | 18mm |
T型槽数/中心间距 |
| 5/90mm |
| 主轴中心距立柱导轨面距离 | mm | 650 |
进给 | 三轴 |
| X | Y | Z |
快移速度 | m/min | 48 | 48 | 36 |
切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
重复定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
三轴传动 | 三轴伺服马达 | 额定功率 | kw | 3.0 | 3.0 | 3.0 |
最大扭矩 | n.m | 45 | 45 | 45 |
最大输出转速 | rpm | 3000 | 3000 | 3000 |
主轴伺服马达 | 功率 | kw | 11/18.5 |
额定扭矩 | n.m | 52.5 |
最大扭矩 | n.m | 118 |
最大输出转速 | rpm | 12000 |
主轴 | 最高转速 | rpm | 12000 |
主轴直径 | mm | 150 |
传动方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主轴孔 |
| 锥度 7/24锥度NO.40 |
主轴平衡等级 |
| G1(ISO1940) |
安装方式 |
| 立式 |
刀库 | 刀库形式 |
| 圆盘式 |
刀柄规格 |
| BT40 |
刀具数量 | 把 | 24 |
最大刀具直径（满刀）/长度/重量 | mm, kg | Φ80mm/300mm/8kg |
邻空刀直径 | mm | Φ125 |
换刀时间（刀对刀） | sec | 1.8 |
换刀减速机减速比 |
| 1:8 |
冷却润滑动力 | 电力 | KVA | 25（380V、50Hz）KVA |
气源 | Mpa | 0.6Mpa-0.9Mpa |
丝杆润滑 |
| 自动导轨油润滑装置 |
导轨润滑 |
| 自动导轨油润滑装置 |
冷却马达功率 | KW | 0.75 |
切削冷却 |
| 喷水式切削冷却系统 |
机床尺寸 | 安装防护占地空间 | mm | 约3300*2600*3100 |
整机重量 | Kg | 约7200 |
机床运行环境要求 | 电源要求 |
| 3Φ380V 50HZ |
运行环境温度（24小时内平均温度不高于35℃） | ℃ | 5～40 |
运行环境相对湿度 | % | 30—75 |
*振动强度 |
| 小于0.5G |
远离尘埃多、腐蚀性/有机性气体环境 |
接地电阻 | 小于10欧姆（需要单独接地，不串联接地） |
